Systémy zábradlia

• Možnosti

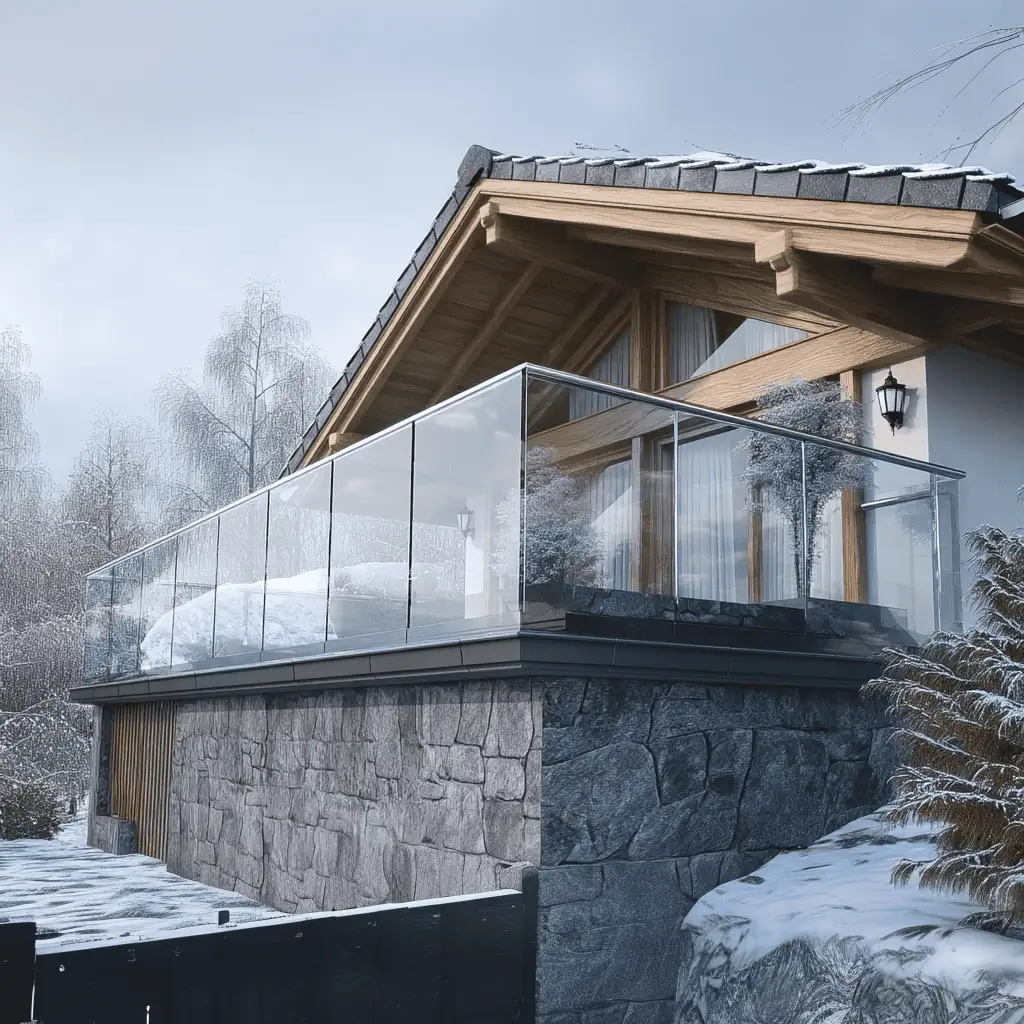

• Montáž do podlahy Montáž v rovine s hranou podlahy Montáž do podesty: – Zarovno s podlahou – Zarovno s dlažbou
• Maximálna výška 1.100 mm
• Možnosti zasklenia Tento systém zábradlia dovoľuje až 12 možností zasklenia: dvojité sklo 10, 8 alebo 6 mm, spojené až štyrmi PVB vrstvami 0,38 mm.
• TYP LEPENÉ
• KOMPOZÍCIA 10- 1.52 -10 10- 1.14 -10 10- 0.76 -10 10- 0.38 -10 8- 1.52 -8 8- 1.14 -8 8- 0.76 -8 8- 0.38 -8 6- 1.52 -6 6- 1.14 -6 6- 0.76 -6 6- 0.38 -6

Skúšky podľa noriem: UNE 85237:1991, UNE 85.238:1991 a UNE 85240:1990 a požiadaviek stanovených v Eurokóde 1 podľa EN 1991-1-1:2003 /AC:2010

1 – Statická skúška horizontálna smerom von.
2 – Statická skúška horizontálna smerom dovnútra.
3 – Dynamická skúška s mäkkým telesom.
4 – Dynamická skúška s pevným telesom.
5 – Overenie špecifikácií Eurokódu 1 podľa tabuľky 6.12 pre kategórie použitia 3kN/m.

KLASIFIKÁCIA PODĽA UNE 85240:1990: Trieda A-VÝBORNÝ (1)

(1) Skúška na referenčnom zábradlí z lisovaného hliníka a skla, ukotveného do podesty, celkových rozmerov na úrovni terénu: 1100 mm (V) x 1500 mm (D).

Zkouška na referenčním zábradlí z lisovaného hliníku a skla, ukotveného do podesty, celkových rozměrů na úrovni terénu: 1100mm (V) x 1500 mm (D).

• Možnosti pre madlo
  Štvorcové – 60 mm šírky
  Okrúhle – 66 mm priemer
  Eliptické – 80 mm vonkajší obvod
• Maximálna vzdialenosť medzi stĺpmi
  1.000 mm
• Minimálna výška
  900 mm

• 1 – Statické skúšky horizontálne smerom von
• 2 – Statická skúška horizontálna smerom dovnútra
• 3 – Statická skúška vertikálna
• 4 – Dynamická skúška s mäkkým telesom
• 5 – Dynamická skúška s pevným telesom
• 6 – Bezpečnostný test

• (EN 85.240:1990): Trieda A – EXCELENTNÁ
• Skúška na referenčnom zábradlí presklenom v celej svojej výške 1.100 mm (H) x 2.450 mm (L) a 3 piliermi.
• Skúška na referenčnom zábradlí s predsunutou tyčovou výplňou 1.100 mm (H) x 2.000 mm (L) a 3 piliermi. 1100mm. (H) x 1500mm. (L)

Maximálna vzdialenosť medzi stĺpmi: 1.000 mm.

Minimálna výška: 900 mm.

• Skúšky podľa noriem EN 85.237-1991 –
• EN 85.238-1991 – EN 85.240-1990
• (EN 85.240:1990): TRIEDA A- EXCELENTNÁ
• 1-Statické skúšky horizontálne smerom von
• 2-Statická skúška horizontálna smerom dovnútra
• 3-Statická skúška vertikálna
• 4-Dynamická skúška s mäkkým telesom
• 5-Dynamická skúška s pevným telesom
• 6-Bezpečnostný test
• Skúška na referenčnom zábradlí presklenom v celej svojej výške 1.100 mm.(H) x 2.450 mm.(L) a 3 piliermi.
• Skúška na referenčnom zábradlí s predsunutou tyčovou výplňou 1.100 mm.(H) x 2.000 mm.(L) a 3 piliermi.

• Lakované farby (RAL, metalické a textúrované)
• Lakované imitácie dreva
• Antibakteriálne lakovanie
• Eloxovanie
